在水泥回轉窯的整個煅燒過程中，具體的和導葉相關的進出口角，我們已經知道是可以通過計算來獲得的，并制作出相應的曲線示意圖，具體如圖所示：

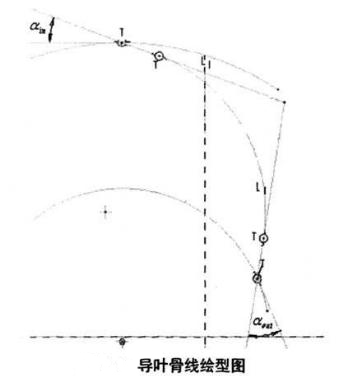

由回轉窯導葉骨線示意圖我們可以看出，是在兩段折線的長度相等情況下，令圓弧與兩折線出現相切的狀態，從而得出導葉的進出口向?qū)~出口角進行慢慢的過渡狀態曲線，而這樣的曲線，就是我們所說的導葉翼型骨線。

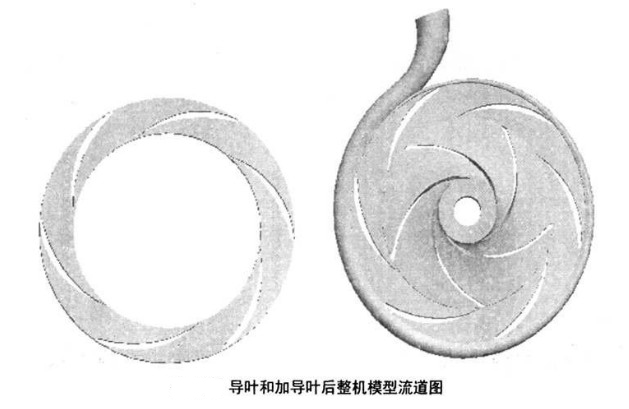

以英國的RAF-6翼型為例，由于其屬于圓弧翼型，因此其較大厚度應由強度來決定，在進行試驗時選用的為12毫米，并且通過較大厚度換算的翼型數據，來對回轉窯導葉沿骨線進行加厚處理，并繪出導葉的形狀，而下圖則為加上導葉后的離心泵在水泥回轉窯的整體流道圖，其中，蝸殼基圓的擴大是較為恰當?shù)�，而各斷面的形態以及面積是保持不變的。
